Présentation du produit

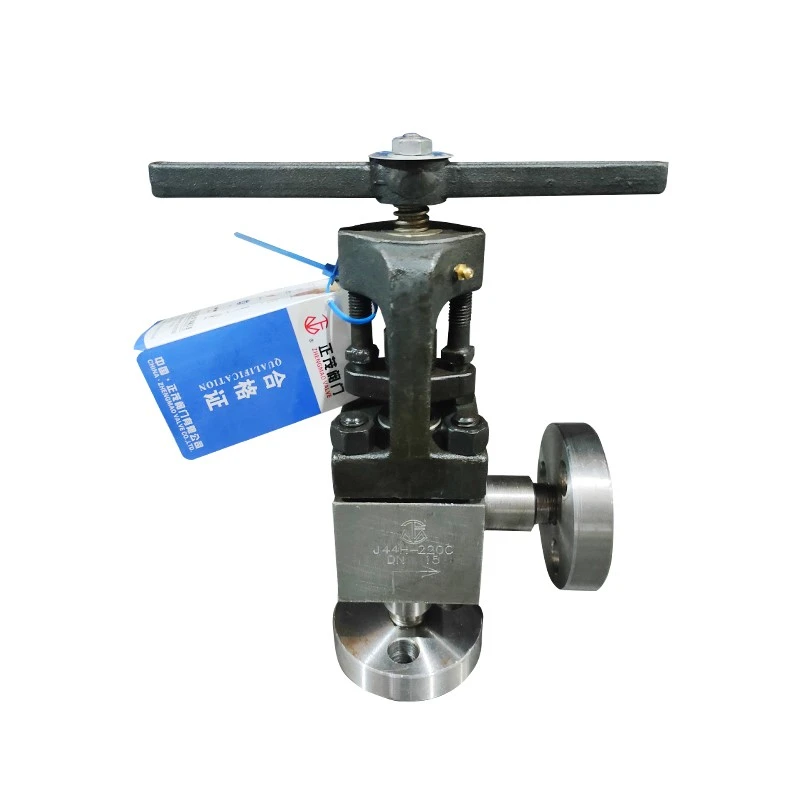

Notre vanne à soupape coudée est conçue pour une régulation précise du débit et une fermeture fiable-dans les systèmes de canalisations nécessitant un changement de direction d'écoulement de 90 degrés. La structure du corps angulaire robuste-optimise la disposition des canalisations, élimine les coudes inutiles et est spécialement-conçue pour les applications industrielles à moyenne et haute-pression où les contraintes d'espace et la résistance aux fluides sont des considérations critiques.
Spécifications techniques
|
Gamme de tailles |
DN15–DN200 (1/2" – 8") |
|
Norme de test |
API 598 / ISO 5208 |
|
Pression nominale |
PN16 / PN25 / PN40 (Classe 150 / Classe 300) |
|
Plage de température |
-20 degrés à 350 degrés |
|
Matériau du corps |
Acier au carbone (WCB) / Acier inoxydable (304 / 316 / 316L) |
|
Structure de flux |
Type d'angle (chemin d'écoulement à 90 degrés) |
|
Type de connexion |
À bride/BW (soudage bout à bout-) |
|
Norme de conception |
ASME B16.34 / EN 13709 |
|
Certifications de qualité |
ISO 9001, CE/PED, certifié API |
Avantages d'ingénierie
Le revêtement dur Stellite6 robuste-appliqué à la fois sur le disque et sur le siège du corps prolonge la durée de vie en cas d'étranglement sévère, réduisant ainsi la fréquence de remplacement des vannes et les temps d'arrêt du système.
Une garniture en graphite flexible moulée-combinée à une tige-rectifiée avec précision (Ra inférieur ou égal à 0,4 microns) permet de minimiser les émissions fugitives tout en maintenant un faible couple de fonctionnement.
La configuration angulaire à 90 degrés permet au corps de la vanne de servir de coude de tuyau, réduisant ainsi le nombre total de joints de conduite et la chute de pression dans le système.
Chaque lot de production est soumis à des tests hydrostatiques rigoureux sur la coque et le siège, en stricte conformité avec la norme API 598 avant de quitter l'usine.
Applications typiques
Cette série de vannes à soupape à angle est optimisée pour le contrôle des fluides, des gaz et de la vapeur dans les secteurs de services-spécialisés, notamment :
Traitement chimique et pétrochimique (milieux corrosifs et à haute-température)
Transport et raffinage du pétrole et du gaz (traitement en amont et intermédiaire)
Systèmes de production d’électricité et de chaudières à vapeur (systèmes d’alimentation en eau de chaudière et à vapeur surchauffée)
Capacités de fabrication (Groupe Zhengmao)
Fabriqué par Zhengmao Group, s'appuyant sur plus de 30 ans d'expertise continue en ingénierie de vannes industrielles.
Échelle:La production est exécutée dans notre installation spécialisée de 78 600㎡ et certifiée ISO-.
Équipement:Utilisation de centres d'usinage CNC multi-avancés et de stations de test de pression numérique-pour garantir une précision de tige Ra inférieure ou égale à 0,4 μm.
Garanties commerciales B2B
Période de garantie :18 mois à compter de l'expédition ou 12 mois à compter de l'installation (selon la première éventualité).
Dossier documentaire :Manuel d'exploitation et d'entretien, dessin d'arrangement général certifié (GA), MTC 3.1, rapports d'essais hydrostatiques et pneumatiques.
Emballage navigable :Toutes les vannes sont équipées de capuchons de protection en plastique sur les brides, solidement emballées dans des caisses en contreplaqué robustes-avec barrières internes contre l'humidité.
FAQ
Q : Acceptez-vous les tests-de témoins tiers avant expédition ?
R : Oui. Nous accueillons régulièrement des inspecteurs de SGS, TÜV, BV et DNV dans nos installations pour des audits de matériaux, des vérifications CND et des essais hydrostatiques finaux.
Q : Quel est votre délai de livraison standard pour un conteneur de 20 pieds de vannes standard ?
R : Généralement 45 à 60 jours à compter de la confirmation de la commande et de l'approbation du dessin, en fonction des exigences spécifiques en matière de matériau et de classe de pression.
Q : Pouvez-vous fournir des vannes conformes à la NACE MR0175 pour un service acide ?
R : Oui. Nous pouvons fournir des matériaux spécialisés pour la carrosserie et les garnitures avec un contrôle de dureté vérifié et un traitement thermique pour répondre aux exigences NACE pour les environnements H2S.
Q : Comment gérez-vous les demandes de personnalisation dimensionnelle ou structurelle ?
R : Notre-équipe d'ingénierie interne peut modifier les longueurs face à face-face à-, les perçages de brides ou les supports de montage d'actionneurs en fonction de vos plans de tuyauterie spécifiques.
Q : Pouvez-vous fournir les vannes avec des actionneurs pneumatiques ou électriques ?
R : Oui, nos brides supérieures peuvent être usinées selon les normes ISO 5211 pour le montage direct d'actionneurs pneumatiques, électriques ou hydrauliques. Nous pouvons également rechercher et calibrer des marques internationales (Rotork, Limitorque) selon votre projet AVL (Approved Vendor List).
