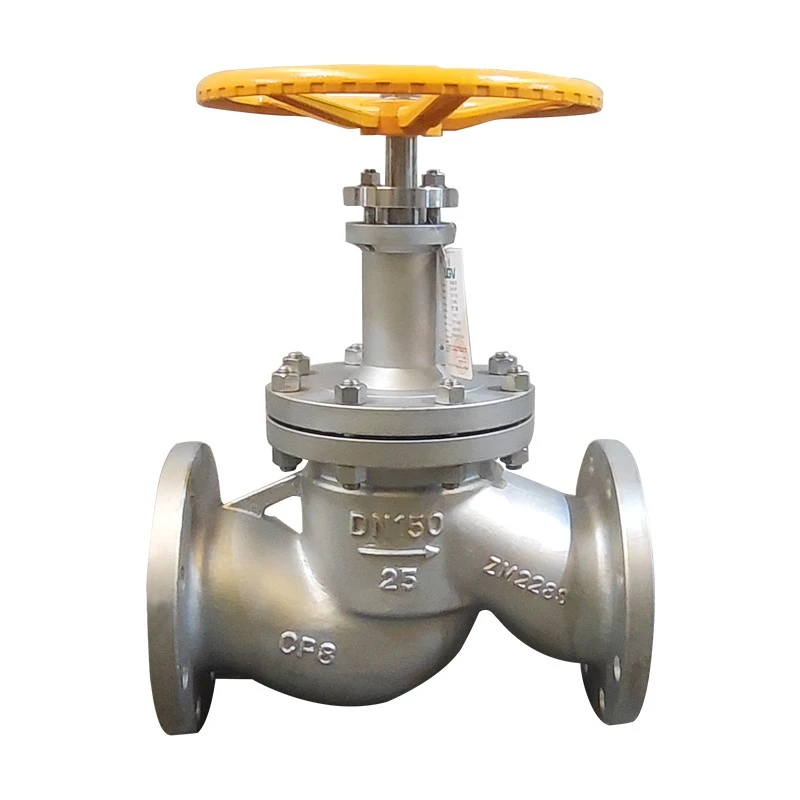

Présentation du produit
Le robinet à soupape à tige non montante est conçu pour une limitation, une régulation et une fermeture positive du débit avec précision dans les systèmes de tuyauterie où l'espace vertical est fortement contraint. En utilisant une conception de filetage de tige interne, la vanne maintient une hauteur de fonctionnement constante pendant le cyclage.
Cet encombrement réduit{{0}en fait le choix idéal pour les modules compacts montés sur skid-, les puits de vannes souterrains, les enceintes marines et les couloirs de tuyauterie industrielle confinés.
Spécifications techniques
|
Gamme de tailles |
DN15 – DN300 |
|
Pression nominale |
1,6 – 10 MPa (PN16 – PN100) |
|
Matériau du corps |
Acier inoxydable 304/316 |
|
Plage de température |
-20 degrés à 425 degrés |
|
Type de conception |
Structure du globe à tige non montante |
|
Pression d'essai du siège |
1,1 × pression nominale |
|
Type de connexion |
À bride/fileté (en option en fonction des exigences) |
Chaque vanne est testée hydrostatiquement avant expédition pour vérifier l'intégrité de la pression dans les conditions nominales.
Ingénierie de base et avantages
La tige non montante-élimine les exigences de dégagement vertical, économisant jusqu'à 30 % d'espace au plafond par rapport aux-variantes à tige montante- parfaites pour les configurations modulaires étroites.
Le moulage robuste-ASTM A351 CF8/CF8M garantit une résistance exceptionnelle à la corrosion, une stabilité chimique et une longévité structurelle dans des environnements agressifs.
100 % hydro-testé (Shell 1,5×, Seat 1,1× pression nominale) avant la mise en caisse pour garantir une fermeture étanche et fiable-et zéro émission fugitive.
Une gamme complète allant du DN15 au DN300 simplifie la consolidation des fournisseurs et la mise en relation technique pour les entrepreneurs EPC mondiaux et les distributeurs industriels.
Limites des applications
Conception de la banquette arrière :Le siège arrière intégré permet le remplacement ou l'ajustement de la garniture en toute sécurité pendant que le pipeline est en ligne sous pression.
Applications idéales :Skids de GNL marin, réseaux d'eau souterrains, dosage de produits chimiques et couloirs de pipelines étroits.
Note technique sur les limites des supports :En raison de l'exposition du filetage interne de la tige aux fluides de la conduite, cette vanne est fortement recommandée pour les fluides propres, les gaz et les produits chimiques légers. Pour les boues très visqueuses ou les solides denses en suspension, veuillez consulter notre équipe technique pour connaître d'autres vannes spécialisées-pour services sévères.
Assurance qualité et certification
Traçabilité des matériaux :Traçabilité à 100 % du numéro de chaleur liée aux certificats d'essai d'usine EN 10204 3.1.
Conformité du système qualité :Fabriqué selon les systèmes de gestion de la qualité certifiés ISO 9001 : 2015.
Approbations de sécurité :Conformité CE/PED, conformité Fire-Safe Design (le cas échéant) et certification de test de type disponible sur demande de l'entreprise.
FAQ
Q : Quel type de documentation est fourni avec les envois en vrac ?
R : Chaque expédition comprend des certificats d'essai en usine (MTC) EN 10204 3.1 fournissant une traçabilité complète du numéro thermique des matériaux, ainsi que des rapports d'essais hydrostatiques/pneumatiques et des certificats de conformité.
Q : Proposez-vous un étiquetage privé personnalisé (OEM) pour les distributeurs en gros ?
R : Oui. Nous fournissons des marques de moulage de corps de vanne personnalisées, des rivets de plaque signalétique personnalisés et des revêtements industriels spécifiques ou des finitions de peinture correspondant aux normes de votre marque.
Q : Quel est votre délai de production standard pour les commandes FCL standard ASME/DIN ?
R : La production standard varie de 25 à 35 jours, sous réserve du mélange de tailles spécifique, des pressions nominales et des normes de perçage des brides demandées.
Q : Comment protégez-vous les vannes pendant le transit maritime international ?
R : Les vannes sont équipées de -protecteurs de bride en plastique robustes, enveloppées dans des barrières-résistantes à l'humidité-de gros calibre, et solidement bloquées et renforcées à l'intérieur de caisses en bois standard d'exportation-en état de navigabilité.
Q : Comment assurez-vous la traçabilité des matériaux ?
R : Chaque corps de vanne individuel présente un indice thermique coulé- unique, qui est entièrement traçable jusqu'à l'analyse chimique de la matière première et aux propriétés des tests mécaniques via le MTC EN 10204 3.1 fourni.
Q : Pouvez-vous fournir des indicateurs de position ?
R : Oui, nous pouvons configurer des indicateurs mécaniques visuels ou des interrupteurs de fin de course de proximité pour permettre une vérification claire et rapide de l'état ouvert/fermé de la vanne dans des espaces sombres ou confinés.
